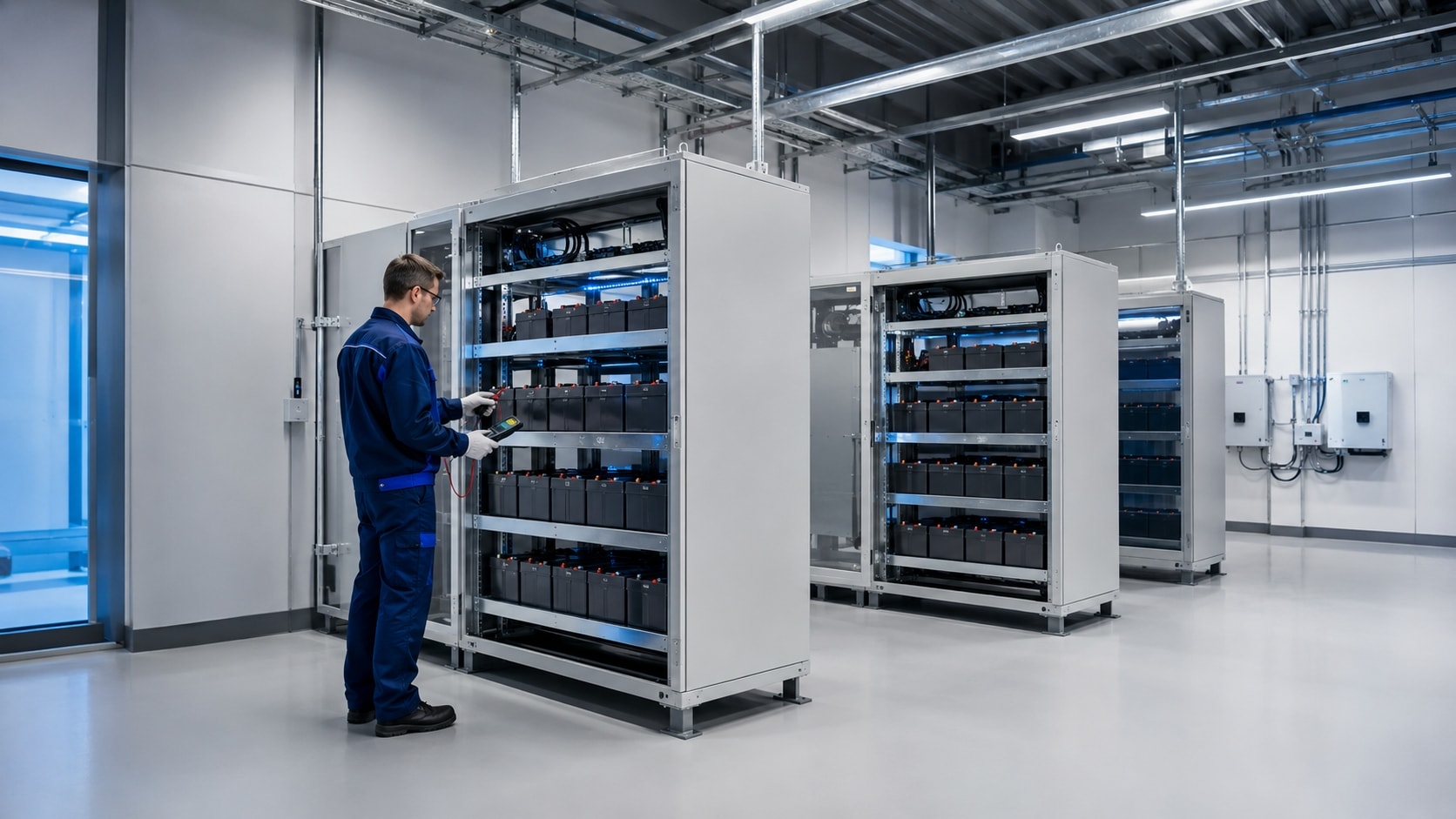

Батарею установили, подключили к ИБП, проверили напряжение — всё выглядит нормально. Но хватит ли её на расчётное время работы при отключении электричества? Не начнёт ли греться одна из перемычек? Подходят ли новой батарее настройки зарядного устройства?
Ответы на эти вопросы получают при вводе в эксплуатацию. До запуска проверяют состояние каждого аккумулятора, качество монтажа и параметры заряда, а затем проводят предусмотренные испытания. Результаты записывают: при дальнейшем обслуживании они помогут заметить изменения.
Ниже рассмотрен порядок проверки стационарных свинцово-кислотных батарей: AGM, гелевых, включая OPzV, и батарей с жидким электролитом OPzS. Для никель-кадмиевых и других электрохимических систем нужны отдельные инструкции. Сухозаряженные аккумуляторы также требуют специальной подготовки, которая в этой статье не рассматривается.
Перед началом работ. Монтаж и испытания выполняет квалифицированный персонал по проекту и руководствам производителей батареи и оборудования. Даже при отключённом зарядном устройстве на выводах аккумуляторов остаётся напряжение. Для работы нужны изолированный инструмент и предусмотренные средства защиты.
1. До монтажа: проверить поставку и состояние аккумуляторов
Сверить модели, комплектность и документы
Сначала убедитесь, что на объект поступила именно та батарея, которая предусмотрена проектом. Сверяют маркировку, номинальное напряжение, ёмкость, количество аккумуляторов, тип выводов и комплект соединителей. Отдельно проверяют крепёж, защитные колпачки и комплектность стойки или шкафа.
Паспорт и руководство по эксплуатации должны быть доступны до сборки. Из них понадобятся зарядные параметры, момент затяжки, допустимое положение при установке, условия хранения и порядок приёмки. Одной надписи «12 В» или «AGM» для настройки оборудования недостаточно.
Проверьте даты изготовления и принадлежность аккумуляторов к поставке. Разные партии сами по себе ещё не означают несовместимость, но смешивать модели, ёмкости и аккумуляторы с разной историей эксплуатации без согласования с производителем нельзя.
Осмотреть каждый аккумулятор и уточнить условия хранения
Осматривать корпуса и выводы удобнее до установки на стойку: после сборки часть поверхностей окажется скрыта. Трещины, подтёки, повреждённые выводы и выраженное вздутие — повод отложить монтаж конкретного аккумулятора и обратиться к поставщику. Такие дефекты нельзя считать косметическими.
Затем выясняют, сколько времени аккумуляторы хранились, при какой температуре и когда их подзаряжали. За время хранения заряд снижается, причём в тепле саморазряд ускоряется. Поэтому состояние двух одинаковых по дате выпуска аккумуляторов может различаться.
| Что проверить | Что должно насторожить | Как поступить |
|---|---|---|
| Маркировка и комплектность | Модель, выводы или соединители не соответствуют проекту | Уточнить состав поставки до сборки |
| Корпус и выводы | Трещины, подтёки, деформация, следы удара | Не устанавливать повреждённый аккумулятор; зафиксировать дефект и связаться с поставщиком |
| История хранения | Неизвестна дата подзаряда или превышен допустимый срок хранения без него | Определить дальнейшие действия по руководству конкретной серии |
| Напряжение покоя | Значение выходит за установленный диапазон или отличается от остальных сверх допуска | Проверить условия измерения; действовать по процедуре производителя |
Измерить напряжение каждого аккумулятора
Общее напряжение батареи не показывает, как оно распределено между отдельными аккумуляторами. Приемлемая сумма может скрывать отклонение одного из них. Поэтому исходные измерения проводят по каждому элементу или моноблоку, присваивают ему номер и записывают результат.
Для сравнения нужны сопоставимые условия: близкая температура, отсутствие подключённой нагрузки и заряда, выдержка после предыдущего заряда или разряда по руководству производителя. Напряжение покоя и напряжение во время заряда оценивают по разным критериям.
Отклонение ещё не объясняет причину. Оно может быть связано с различной степенью заряженности, условиями хранения или неисправностью. Решение о подзаряде, дополнительной диагностике или замене принимают после проверки, а не по одной цифре.
Нормальное напряжение покоя не подтверждает фактическую ёмкость. Оно входит в проверку исходного состояния, но не заменяет испытание батареи под нагрузкой.
Учесть особенности электролита
У OPzS проверяют уровень электролита, а его плотность и температуру контролируют в порядке, установленном руководством. Плотность оценивают с учётом температуры и состояния заряда. При пониженном уровне сначала выясняют причину: потеря воды при эксплуатации и утечка через повреждённый корпус требуют разных действий.
В AGM и гелевых аккумуляторах, включая OPzV, электролит удерживается внутри конструкции. Долив воды при обслуживании для них не предусмотрен. Вскрывать клапаны для проверки или добавления жидкости нельзя.
2. При монтаже: проверить размещение и соединения
Подготовить стойку, шкаф и помещение
Место установки оценивают с учётом массы батареи, отвода тепла и доступа для обслуживания. Стойка должна выдерживать нагрузку, а размещение аккумуляторов — позволять осматривать выводы и выполнять измерения.
Проверьте вентиляцию, предусмотренные зазоры и отсутствие рядом источников тепла. Герметизированная конструкция не отменяет требований к вентиляции: при определённых режимах из аккумуляторов может выделяться газ. Условия размещения определяют по проекту и руководству, а не только по свободному месту в шкафу.
Температура внутри шкафа может быть выше комнатной. Кроме того, аккумуляторы у нагретой стенки и у вентиляционного отверстия могут работать в разных условиях. Такие различия стоит устранить до запуска.
Проверить полярность, перемычки и кабели
До установки перемычек сверяют расположение плюсовых и минусовых выводов со схемой. Перед подключением к оборудованию проверяют итоговую полярность и напряжение батареи. Цвет изоляции кабеля не заменяет измерение.
Контактные поверхности должны быть чистыми, а соединители и крепёж — подходить к конкретному типу выводов. Болтовые соединения затягивают с указанным производителем моментом. Недостаточная затяжка может привести к нагреву контакта, чрезмерная — повредить вывод или его уплотнение.
После сборки проверяют защитные колпачки, отсутствие натяжения кабелей и соответствие проводников проекту. Если предусмотрено измерение сопротивления соединений, результаты сохраняют как исходные для дальнейшего контроля.
Для параллельных ветвей важна симметрия подключения. Сопоставимым должно быть сопротивление соединительных путей: учитывают длину и сечение кабелей, контакты и схему подключения к общей шине. Одинаковая длина проводов сама по себе этого не гарантирует. При испытаниях дополнительно проверяют распределение тока между ветвями.
До первого включения также проверяют предусмотренные проектом защитные и коммутационные аппараты, защитное заземление металлических конструкций и состояние изоляции. Измерение сопротивления изоляции выполняют по применимой методике с учётом подключённой электроники.
3. Перед первым зарядом: сверить настройки оборудования
Проверить напряжение, ток и температурную корректировку
При замене батареи легко оставить прежние настройки ИБП или выпрямителя. Но новая серия может требовать других параметров даже при том же номинальном напряжении.
Повышенное зарядное напряжение может вызывать перезаряд, нагрев и потерю воды. Пониженное — оставлять батарею недозаряженной. Настройки проверяют до начала заряда, а затем контролируют фактические значения на батарее.
| Параметр | Что проверить | Где взять требуемое значение |
|---|---|---|
| Число последовательно соединённых элементов | Соответствует ли настройка реальной схеме; не перепутаны ли элементы и многоэлементные моноблоки | Проект и маркировка аккумуляторов |
| Напряжение заряда и поддерживающего режима | Подходит ли выбранный режим конкретной серии и температуре | Руководство аккумуляторов |
| Зарядный ток | Соблюдены ли ограничения для выбранного режима; учтён ли ток, доступный батарее при работающей нагрузке | Руководства батареи и зарядного оборудования, проект |
| Температурная корректировка | Когда она требуется, как выполняется и какие имеет ограничения | Руководство конкретной серии |
| Датчик температуры | Установлен ли он в предусмотренном месте и корректны ли показания | Инструкция оборудования и схема установки |
| Повышенное зарядное напряжение | Разрешён ли такой режим для батареи и совместим ли он с подключённой нагрузкой | Руководства батареи и оборудования |
Температурную корректировку нельзя назначать по одному универсальному коэффициенту для всех свинцово-кислотных батарей. У разных серий различаются правила и диапазоны её применения. Датчик размещают так, как указано в инструкции: показания воздуха рядом с выпрямителем могут не отражать температуру аккумуляторов.
Определить режим подготовительного заряда
Порядок первого заряда зависит от серии и состояния батареи после хранения. Подготовительный заряд доводит её до состояния, необходимого для работы и испытаний. Это не означает, что каждый новый аккумулятор нужно заряжать повышенным напряжением.
Выравнивающий заряд — отдельный режим, который применяют по показаниям и только в пределах, разрешённых производителем. Переносить режимы заливных аккумуляторов на AGM или GEL нельзя.
Во время заряда контролируют общий ток и напряжение, напряжения отдельных аккумуляторов, температуру и состояние соединений. При выходе параметров за установленные пределы, ненормальном нагреве, деформации или других признаках неисправности заряд прекращают в порядке, предусмотренном инструкцией, и выясняют причину.
Завершение заряда определяют по критериям руководства. Момент повторных измерений и необходимость выдержки также зависят от методики: произвольная пауза не заменяет установленную процедуру.
4. При запуске: проверить работу под нагрузкой и оформить результаты
Выбрать испытание под задачу
Если ИБП переключился на батарею и несколько минут питал оборудование, это полезный результат. Однако он ещё не доказывает, что система обеспечит предусмотренные проектом часы автономной работы.
Состав испытаний задают заранее — по проекту, программе приёмки и документации оборудования. Разные проверки отвечают на разные вопросы.
| Проверка | Что позволяет оценить | Чего сама по себе не подтверждает |
|---|---|---|
| Напряжение без нагрузки | Исходное состояние и отклонения между аккумуляторами | Фактическую ёмкость |
| Кратковременное включение нагрузки | Работу системы при переключении и просадку напряжения в условиях проверки | Полное расчётное время автономности |
| Испытание на заданное время | Способность выдержать конкретную нагрузку в течение этого времени | Работу при других нагрузках и температурах |
| Контрольный разряд по методике | Отдаваемую ёмкость в установленных условиях | Будущий срок службы батареи |
Перед нагрузочным испытанием батарею подготавливают и заряжают по методике. Во время проверки контролируют напряжения, ток, температуру и соединения, а для параллельных ветвей — распределение тока.
Контрольный разряд заканчивают при достижении установленных критериев, в том числе конечного напряжения. Разряжать батарею «до нуля» для проверки не нужно. После полного или частичного разряда своевременно восстанавливают заряд по руководству производителя.
При оценке ёмкости учитывают условия испытания. Значение в ампер-часах связано с режимом разряда, конечным напряжением и температурой. Сравнивать результаты с паспортом можно только с учётом этих условий.
Сохранить исходный протокол
Через год фраза «при запуске всё было нормально» мало поможет при поиске неисправности. Нужны исходные измерения и понятная привязка к каждому аккумулятору.
В протокол включают:
- дату ввода, модель и схему батареи, номера аккумуляторов на стойке;
- серийные номера, даты изготовления и доступные сведения о хранении;
- напряжение каждого аккумулятора и всей батареи с указанием режима и времени измерения;
- температуру аккумуляторов и помещения;
- установленные и измеренные параметры зарядного оборудования;
- данные контроля затяжки и предусмотренных проверок соединений и изоляции;
- для OPzS — предусмотренные методикой данные об уровне, плотности и температуре электролита;
- условия и результаты испытаний: нагрузку, продолжительность, критерий окончания и выявленные отклонения;
- устранённые замечания и сведения об ответственных специалистах.
Если измеряют внутреннее сопротивление или проводимость аккумуляторов, сохраняют также метод и прибор. Такие измерения полезны для наблюдения за изменениями, но сами по себе не заменяют определение ёмкости контрольным разрядом.
Что должно быть подтверждено перед передачей батареи в работу
К моменту завершения приёмки должны быть подтверждены пять вещей:
- Поставка соответствует проекту. Модели, количество аккумуляторов и соединители проверены.
- Состояние батареи проверено. Повреждения и отклонения разобраны, подготовка выполнена.
- Монтаж завершён и проконтролирован. Полярность, соединения, размещение и предусмотренная защита соответствуют требованиям.
- Зарядное оборудование настроено. Режимы согласованы с конкретной серией и условиями эксплуатации.
- Испытания выполнены, результаты сохранены. Замечания устранены, после испытаний заряд восстановлен до требуемого состояния.
Точные напряжения, токи, моменты затяжки и допустимые отклонения берут из документации конкретной серии. Если комплект документов неполный или условия объекта отличаются от предусмотренных в руководстве, эти вопросы решают до запуска.
